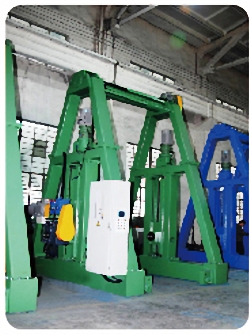

| Φ2500～Φ5000龙门地轨行走式A型收排、放线架 |
 |
|
■ 设备用途：
■ 主要用于各种大径线缆的收卷成盘。
■ 结构特色：
■ 1、龙门地轨行走式、上置或下置管式结构
■ 2、机架为矩形管焊接而成，呈“A”型结构，具有结构稳定、承载能力强的特点，外观整齐、漂亮
■ 3、升降导轨为高强度滚动导轨副（直线导轨副）
■ 4、收线变速箱采用硬齿轮箱，传动力矩大，噪音小
■ 5、收线主电机
A、收线主电机采用直流调速电机，控制器为欧陆系列产品
B、收线主电机采用变频调速电机，控制器为西门子或丹佛斯系列产品
■ 6、排线电机采用变频调速电机，控制器为西门子或丹佛斯系列产品，排线自动跟踪收线速度，拍线节距及收线张力可以在操作触摸屏（西门子）上进行设定OLC可编程控制器可与各类主机联控。 |
■ 主要技术参数
|
|
型号规格
|
ALSP、ALF1250/2500
|
ALSP、ALF2000/3150
|
ALSP、ALF2500/4500
|
ALSP、ALF3150/5000
|
|
适用线盘规格
|
PN1250-PN2500
|
PN2000-PN3150
|
PN2500-PN4500
|
PN3150-PN5000
|
|
适用电缆外径（mm)
|
≤120
|
≤160
|
≤160
|
≤180
|
|
适用线盘直径(mm)
|
Φ1250～Φ2500
|
Φ2000～Φ4200
|
Φ2500～Φ4500
|
Φ3150～Φ5000
|
|
适用线盘宽度(mm)
|
1180～1900
|
1500～2300
|
1900～2500
|
2300～3000
|
|
收线速度(mm/min)
|
≤80
|
≤50
|
≤35
|
≤30
|
|
排线精度(%)
|
1～2%
|
1～2%
|
1～2%
|
1～2%
|
|
承载力(t)
|
15
|
18
|
35
|
40
|
|
|
