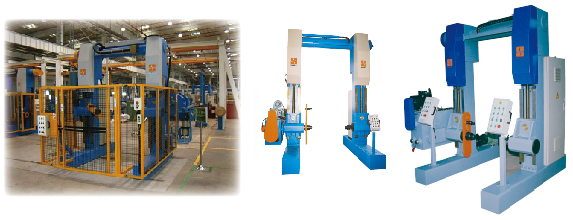

龙门地轨行走式收排、放线架系列

设备用途:
   ■ 主要用于各种线缆的收卷成盘。
 结构特色:
   ■ 1、龙门地轨行走式、上置或下置管式结构
   ■ 2、底梁、横梁、立体均为折板结构,外观整齐、漂亮
   ■ 3、收线变速箱采用硬齿轮箱,传动力矩大,噪音小
   ■ 4、收线主电机
    A、收线主电机采用直流调速电机,控制器为欧陆系列产品
    B、收线主电机采用变频调速电机,控制器为西门子或丹佛斯系列产品
   ■ 5、排线电机采用变频调速电机,控制器为西门子或丹佛斯系列产品,排线自动跟踪收线速度,拍线节距及收线张力可以在操作触摸屏(西门子)上进行设定OLC可编程控制器可与各类主机联控。


主要技术参数

型号规格

LSP、LF630/1250
LSP、LF800/1600
LSP、LF1000/2000
LSP/LF1250/2500
LSP、LF1600/3150
SP/LF1600/3500

电缆外径(mm)

≤35
≤50
≤70
≤100
≤120
≤130

线盘直径(mm)

Φ630-1250
Φ800-1000
Φ1000-2000
Φ1250-2500
Φ1600-3150
Φ1600-3500

线盘宽度(mm)

475-950
600-1180
750-1500
950-1900
1180-2300
1180-2300

收线速度(mm/min)

≤100
≤80
≤80
≤65
≤60
≤50

排线精度(%)

1-2
1-2
1-2
1-2
1-2
1-2

承载力(t)

3
4/8
6/10
12/15
15/20
18/20
