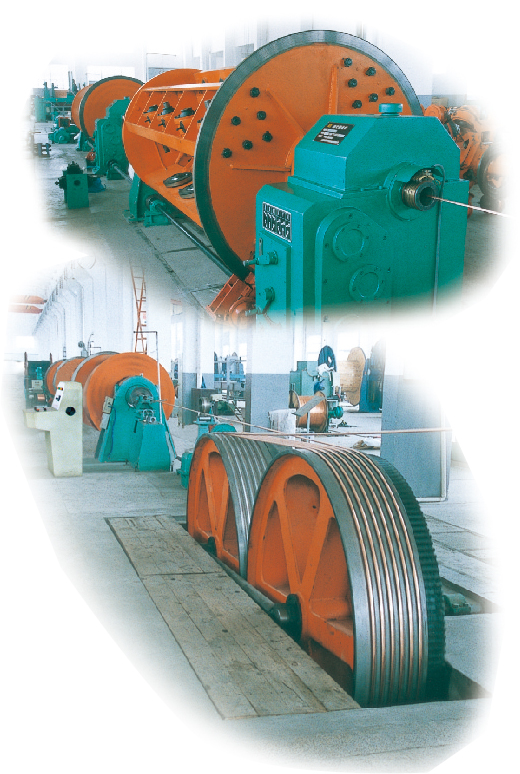

框式绞线机
用途:
  ■ 该设备主要用于裸铝线、裸铜线、钢芯铝绞线以及电力电缆用扇形导体、圆形紧压导体的绞制或“拉拔紧压”方式的绞制生产。
特点:
  ■ 该设备的线盘呈四等分装夹在绞体框架上,中心轴不受线盘重力作用,故设备刚性大,强度高,整体性强,转动惯量小,运行速度高。
  ■ 绞体牙箱为6级变速加正、反转;牵引采用36级变速箱加双轮双主动结构,调速范围宽,牵引力大,适合“紧拉”方式工艺的生产。
  ■ 牵引分线轮采用国际先进的自然式分线,有效地避免了绞合导体在绞合导体在绞合过程中产生的擦伤、翻滚、和松股象。
  ■ 该设备采用喷淋式是轮箱润滑,平面钳形气动刹车,导体预成形绞头,独特的断线停车、报警系统,气动工具顶紧上盘机构,电子计米器等先设计。
  ■ 主电机选用Z4系列直流电机驱动,采用先进的全数字直流传动及PLC可编程控制器控制,确保整机运行平稳,操控自如。特别适用与大截面交联电缆紧压线芯的生产。


主要技术参数

序号

项目

参数
500型
630型

1

绞合单线直径(mm2)
铜:Φ1.2-4.5;铝:Φ1.8-5;铝合金:Φ1.2-4.5

2

绞合大截面(拉拔紧压)(mm)
:铜:500;:铝:630
铜:630;铝:800

3

绞笼转速(6级变速)(rpm)
63~147
43~156

4

绞合节距(地轴传动)(mm)
60.93~1077.93
38~1070

5

牵引线轮直径(mm)
Φ2000双轮、双主动
Φ2500双轮、双主动

6

牵引线速度(m/min)
8.97~68.2
6~45.6

7

框内放线盘规格(mm)
PND500
PND630

8

中心放线盘规格(mm)
PN800~1600
PN800~1600
9
收线盘规格(mm)
PN1600~2500
PN1600~2500
10
主电机功率(kw)
Z4 90 1500
Z4 132 1500
11
设备整机功率(kw)
约110
约182
12
设备中心高(mm)
1000
1100
13
设备总重(t)
50
82
14
设备外形尺寸(m)(长×宽×高)
40×5×2.2
43×7×3
